En Zames Energy Air ofrecemos servicios de inspección predictiva avanzada mediante la metodología Eddy Current (Corrientes de Eddy), una técnica no destructiva basada en los principios de la inducción electromagnética. Este estudio permite evaluar el estado real de los tubos en intercambiadores de calor y condensadores de chillers sin necesidad de desarmar el equipo, ayudando a detectar fallas antes de que se conviertan en paros costosos.

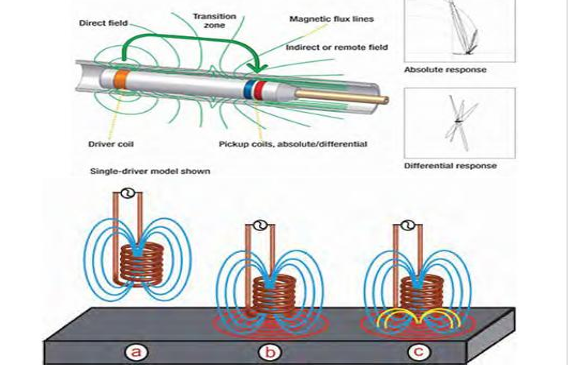

La inspección por corrientes de Eddy utiliza una sonda que se introduce en cada tubo del intercambiador generando un campo electromagnético. Al no requerir contacto eléctrico directo, el equipo detecta cambios en el material del tubo y los traduce en señales que un especialista interpreta para identificar defectos. Es un método rápido, preciso y completamente seguro para el equipo.
Pérdida de espesor en la pared del tubo, picaduras (pitting), perforaciones, grietas y corrosión generalizada. También permite identificar variaciones metalúrgicas y defectos de fabricación.
No requiere desmontar el intercambiador, se realiza en el sitio sin interrumpir la operación por mucho tiempo, y entrega resultados inmediatos con alta precisión. Es la herramienta predictiva más confiable para la industria.
Para garantizar resultados precisos, utilizamos el equipo ETi-200, una unidad portátil de inspección por corrientes de Eddy de última generación que opera con sondas de cristal sencillo y dual, permitiendo configurar múltiples canales y frecuencias según el tipo de tubo a inspeccionar. Complementamos el análisis con un Boroscopio Danatronics BORESEYE-2030 para tomar fotografías del interior de los tubos y corroborar visualmente los hallazgos.
La información obtenida de cada tubo se almacena y procesa para generar un mapa digital del arreglo de tubos del intercambiador. Cada tubo se identifica con un código de colores que indica su estado:
Además, se entregan fotografías del interior de los tubos como evidencia visual para que el cliente pueda tomar decisiones informadas sobre las acciones a seguir.
Nuestro servicio de inspección por corrientes de Eddy sigue un proceso estructurado que garantiza resultados confiables y accionables:
Coordinamos con el cliente para programar la inspección sin interrumpir la operación crítica. Se prepara el acceso a los tubos del intercambiador o condensador.
El equipo ETi-200 se calibra con un tubo patrón de referencia del mismo material y dimensión que los tubos a inspeccionar, asegurando la precisión de las mediciones.
Se introduce la sonda en cada tubo a velocidad constante. El sistema registra señales electromagnéticas que se traducen en gráficos en tiempo real para su análisis inmediato.
El software especializado analiza las señales y etiqueta automáticamente las zonas con pérdida de espesor, picaduras o defectos estructurales en los tubos.
Para los hallazgos críticos (tubos marcados en rojo), utilizamos el boroscopio Danatronics BORESEYE-2030 para confirmar visualmente el daño antes de recomendar el reemplazo.
Se genera un mapa digital codificado por colores (verde/amarillo/rojo) con la condición de cada tubo, acompañado de fotografías del interior y un reporte técnico detallado.
La inspección por corrientes de Eddy es aplicable en una amplia variedad de equipos y sectores industriales:
Evaluación de tubos en intercambiadores de calor de casco y tubo, utilizados en procesos de enfriamiento industrial, generación de vapor y sistemas de recuperación de calor.
Inspección de tubos en condensadores de chillers centrífugos, de tornillo y reciprocantes. Ideal para sistemas de agua helada en edificios comerciales, hospitales y hoteles.
Detección de desgaste en tubos de calderas y sobrecalentadores en plantas de generación de energía eléctrica y vapor industrial.
Verificación del estado de los tubos en sistemas de condensación por agua de torre de enfriamiento en centros de datos, farmacéutica y manufactura.
| Parámetro | Especificación |
|---|---|
| Equipo utilizado | ETi-200 (portátil, multicanal) |
| Método | Corrientes de Eddy (inducción electromagnética) |
| Materiales inspeccionables | Acero al carbón, acero inoxidable, cobre, latón, titanio, aleaciones de níquel |
| Diámetros de tubo | 1/4" a 2" (sondas especiales disponibles para otros calibres) |
| Normativa aplicable | ASME Sección V, Artículo 8 / ASTM E426 |
| Tiempo de inspección | Varía según cantidad de tubos (promedio 1-2 días para un intercambiador típico) |
| Entregables | Mapa digital de condición de tubos, fotografías de interior, reporte técnico |
Todas nuestras inspecciones se realizan en estricto apego a las siguientes normativas internacionales:
American Society of Mechanical Engineers — Especifica los requisitos para ensayos no destructivos (END) en equipos a presión, incluyendo la inspección por corrientes de Eddy en intercambiadores de calor y calderas.
Standard Practice for Electromagnetic (Eddy-Current) Examination of Seamless and Welded Tubular Products, Austenitic Stainless Steel and Similar Alloys — Define el procedimiento y criterios de aceptación para la inspección electromagnética de tubos.
La inspección predictiva con corrientes de Eddy aporta ventajas medibles a tu operación:
Identifica tubos degradados antes de que fallen, permitiendo reemplazos programados durante paros planificados en lugar de emergencias costosas.
La inspección se realiza con el intercambiador en su posición, eliminando la necesidad de desarmar y reduciendo drásticamente los tiempos de paro.
El análisis y el mapa digital de condición de tubos se entregan al finalizar la inspección, permitiendo tomar decisiones de mantenimiento el mismo día.
La pérdida de espesor no detectada puede provocar rupturas de tubos que dañen todo el intercambiador. La detección temprana protege tu inversión.
Inspecciones bajo Código ASME Sección V y ASTM E426, aceptadas por aseguradoras, organismos de certificación y autoridades regulatorias.
